Вдобавок к функциям i-scan, а в частности: Surface Enhancement (SE) или i-scan 1, Tone Enhancement (TE) или i-scan 2 и Enhancement Contrast (CE) или i-scan 3 была создана возможность оптического усиления картинки (OE) (далее «i-scan OE»).

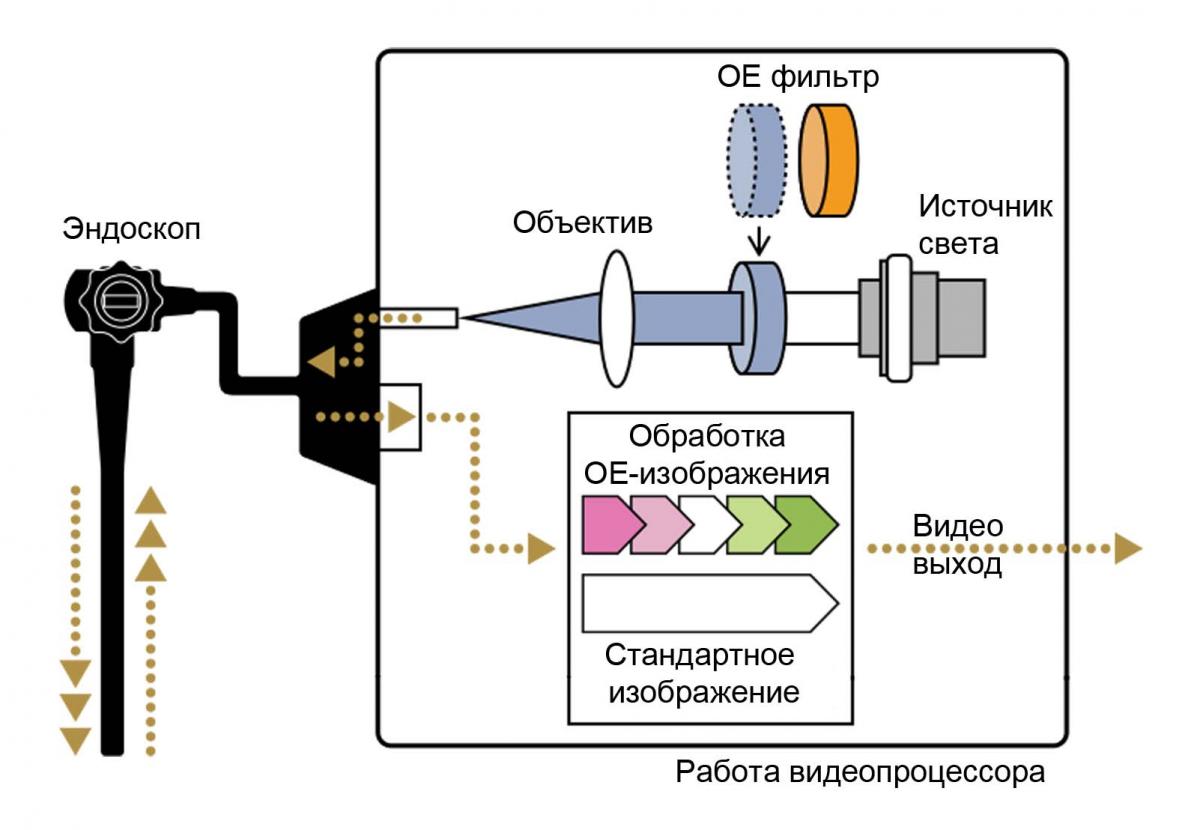

Для повышения качества видимости протоков желез кровеносных сосудов, и поверхностных структур, функция i-scan OE собрала в себя новейшую уникальную комбинацию подачи света ограниченного зеленого спектра и систему цифровой обработки картинки, чтобы четче видеть структуры железистых каналов, кровеносных сосудов и слизистых оболочек в более высоком контрасте, чем при обычном белом освещении.
Технология i-scan OE вместе с изображением высокой четкости HD+ дает врачам возможность еще точнее описывать, выявлять и диагностировать поражения желудочно-кишечного тракта.
В комбинации с картинкой высокой четкости HD+, технология i-scan OE повышает точность обнаружения и диагностики желудочно-кишечных поражений. Такое уникальное сочетание дает специалистам достигнуть возможность более точно описывать, выявлять и диагностировать поражения желудочно-кишечного тракта.
Режимы работы i-scan OE
Комбинация инновационных оптических фильтров, обеспечивающих более высокий общий коэффициент пропускания путем соединения пиков спектра поглощения гемоглобина (415 нм, 540 нм и 570 нм), создавая непрерывный спектр длин волн. Существует 2 режима с различными фильтрами OE (режим 1 и режим 2).
С помощью двух режимов фильтра технологии i-scan OE, можно провести скрининг и подробное исследование различных поражений. Например в 1 режиме имеется достаточное количество света, чтобы обнаружить кровеносные сосуды, а вот во 2 режиме улучшается изображение слизистой и кровеносных сосудов в натуральных тонах, облегчая скрининг.

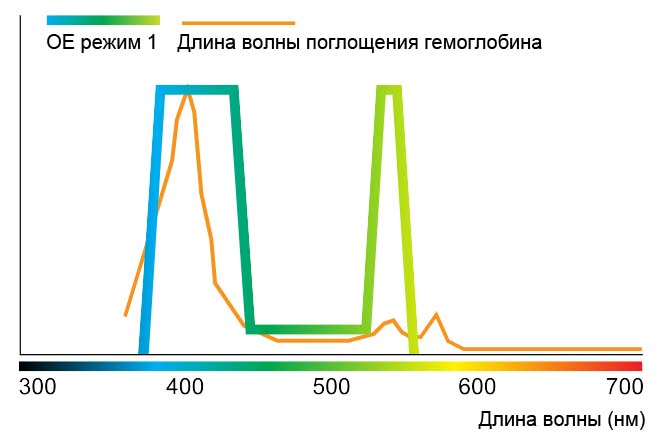

Режим 1
В этом режиме используется оптический фильтр, обладающей уникальной возможностью, с помощью которой усиливается контраст кровеносных сосудов.
На амплетудно-частотной характеристике полосы поглощения гемоглобина есть два участка в районе 415 нм и 540 нм.
Поверхность слизистой оболочки и внутренних кровеносных сосудов может быть легко распознана путем построения передаваемой картинки при освещении светом с длиной волны 415 нм, подходящей для выделения кровеносных сосудов на поверхности слизистой оболочки, и светом с длиной волны 540 нм, подходящей для подчеркивания кровеносных сосудов внутри слизистой оболочки.

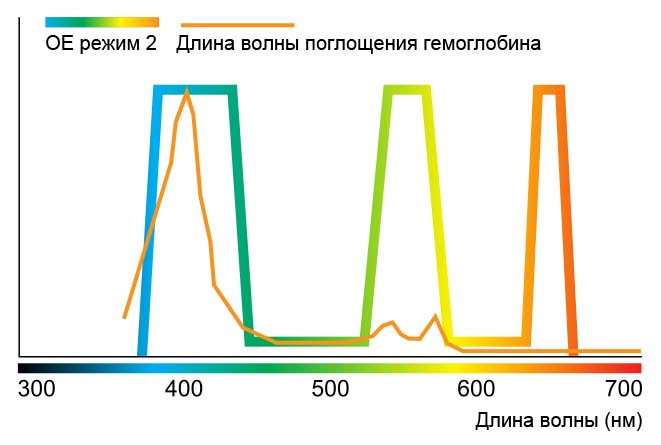

Режим 2
Фильтр, который используется в этом режиме, передает длинноволновой свет (красный), а также свет с длинами волн в диапазонах 415 нм и 540 нм (эти фильтры используются в 1 режиме для выделения кровеносных сосудов). Красный свет дает представление близкое к обычному белому освещению.Благодаря этой комбинации трех фильтров, на фоне стандартной эндоскопической картинки можновыделить микрососудистые элементы находящиеся внутри и на поверхности слизистой оболочки желудка.
Подробное исследование поверхности слизистой оболочки и подлежащих сосудов, позволяет, в свою очередь, заподозрить неопластические изменения и выбрать область для биопсии.
Рекомендуемые настройки i-scan OE для гастроэнтерологии
Данные настройки применимы только для пользователей EPK-i7010 (единственная модель видеопроцессора, обладающая функцией i-scan OE).
